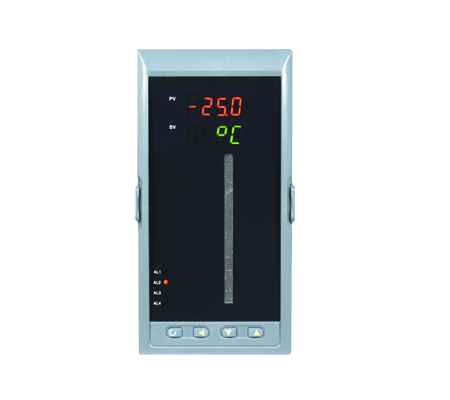

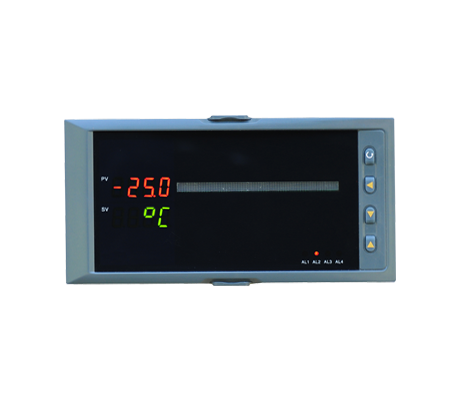

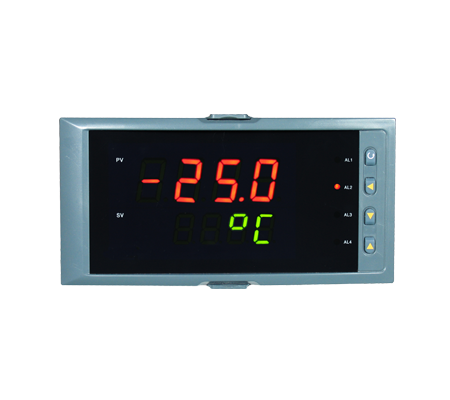

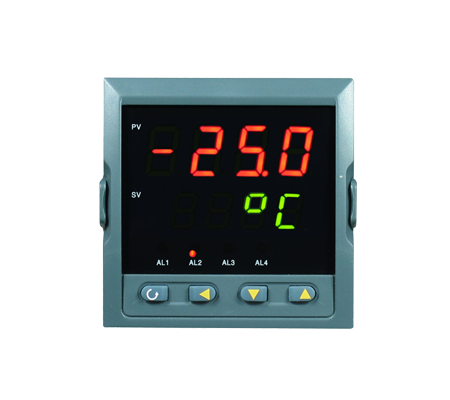

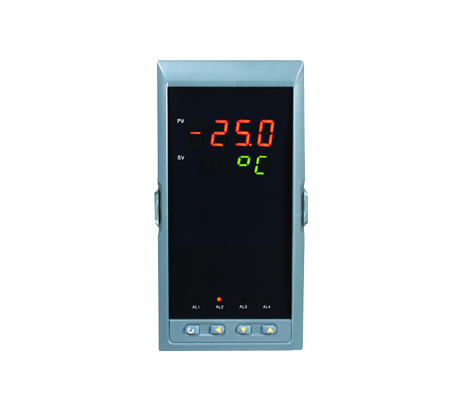

工業過程中各種參數，如溫度、壓力、物位、PH、EC、DO等，通過現場傳感器、變送器等轉換成標準電信號，傳輸給顯示控制儀表。顯示儀可以直觀的顯示這些參數的數值，同時可以輸出控制信號、模擬信號、通訊等。CN511型數顯儀采用智能處理器，F(xiàn)lash存儲等技術，超前的設計理念，簡潔明快的外觀，可靠耐用的品質，可以放心選用。
產品特點
1.參數設定密碼鎖定；
2.參數設置斷電永久保存；
3.參數恢復出廠設定功能；
4.萬能信號輸入；
5.雙屏LED數碼顯示，光柱模擬指示（0-100%）；
6.靈活的輸出功能及方式；
7.抗干擾能力強；
產品優勢CN511型數字顯示控制儀采用了表面貼裝工藝，全自動貼片機生產，具有很強的抗干擾能力。本儀表支持多種信號類型輸入，可與各類傳感器、變送器配套使用，實現對溫度、壓力、液位、速度、力等物理量的測量顯示，可同時顯示四路測量信號，可帶8路分別報警輸出或4路分別變送輸出功能、RS485/232通訊等輸出功能，適用于需要進行多測量點檢測的系統。
技術參數
|
輸入 |
|||||
|
輸入信號 |
電流 |
電壓 |
電阻 |
電偶 |
|
|
輸入阻抗 |
≤250Ω |
≥500KΩ |
|
|
|
|
輸入電流最大限制 |
30mA |
|
|
|
|
|
輸入電壓最大限制 |
|
＜6V |
|
|
|
|
輸出 |
|||||
|
輸出信號 |
電流 |
電壓 |
繼電器 |
24V配電或饋電 |
|
|
輸出時允許負載 |
≤500Ω |
≥250 KΩ （注：需要更高負載能力時須更換模塊） |
AC220V/2A DC24V/2A |
≤30mA |
|
|
綜合參數 |
|||||
|
測量精度 |
0.2%FS±1字 |
||||
|
設定方式 |
面板輕觸式按鍵數字設定；參數設定值密碼鎖定；設定值斷電永久保存。 |
||||
|
顯示方式 |
-1999～9999測量值顯示、設定值顯示，發光二級管工作狀態顯示 |
||||
|
使用環境 |
環境溫度：0～50℃；相對濕度：≤85%RH； 避免強腐蝕氣體。 |
||||
|
工作電源 |
AC 100～240V（開關電源） （50-60HZ）； DC 20～29V （開關電源）。 |
||||
|
功耗 |
≤4W |
||||
|
結構 |
標準卡入式 |
||||
|
通訊 |
采用標準MODBUS通訊協議，RS-485通訊距離可達1公里；RS-232通訊距離可達：15米。 注：儀表帶通訊功能時，通訊轉換器最好選用有源轉換器 |
||||
使用注意事項
1.本儀表中塑料零部件較多，清掃時請使用干燥的柔軟布擦拭。不能使用苯劑，香蕉水等藥劑清掃，可能造成變色或變形；
2.請不要將帶電品靠近信號端子，可能引起故障；
3.請不要對本表沖擊；
4.如果您確認從儀表中冒煙，聞到有異味，發出異響等異常情況發生時，請立即切斷供電電源，并及時與供貨商或我公司取得聯系；
5.為確保儀表測量正常工作，儀表在使用前請通電熱機30分鐘；
6..儀表一般不需日常維護，在出現明顯的故障時，請不要自行開箱修理！
7.啟動電源后，儀器應有顯示，若無顯示或顯示不正常，應馬上關閉電源, 檢查電源是否正常。
8.不允許更換元?dú)饧蚪Y(jié)構,以免影響性能。
